Solución de manejo de materiales de alta eficiencia para ascensor de cubo vertical de acero al carbono

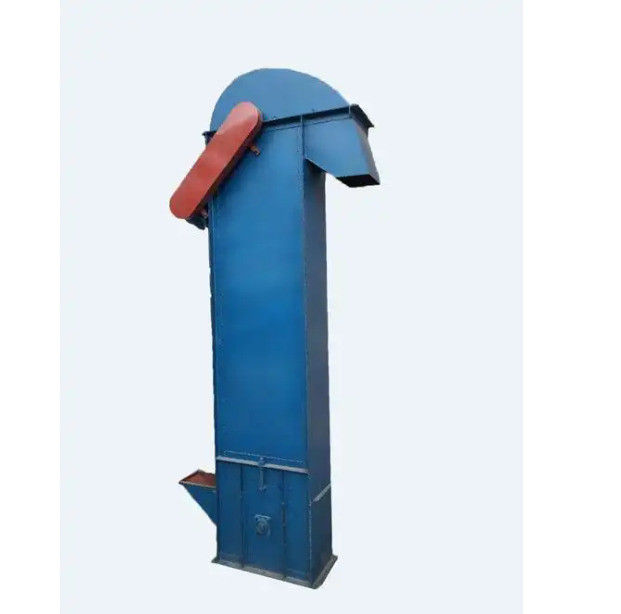

Elevador de cangilones vertical de acero al carbono: solución de manipulación de materiales de alta eficiencia

Descripción general del producto

El elevador de cangilones de la serie TD está diseñado para el transporte vertical de materiales en polvo, granulares, y materiales en bloques pequeños con abrasividad baja a moderada, incluidos granos, carbón, cemento, minerales triturados y arena de cuarzo. Cumple con el estándar industrial JB3926-1999, logra una altura máxima de elevación de 40 metros y supera a los elevadores de la serie D tradicionales en eficiencia, versatilidad y fiabilidad.

Características principales

1. Eficiencia superior y bajo consumo de energía

   • Utiliza cangilones de alta capacidad y disposición densa para minimizar el derrame de material y el desperdicio de energía.

   • Reduce la operación de "carga vacía" con un diseño de cangilones optimizado, lo que reduce los costos operativos.

2. Amplia compatibilidad de materiales

   • Maneja materiales no abrasivos a semi-abrasivos (por ejemplo, carbón, cemento, arena) manteniendo un excelente sellado para reducir la contaminación ambiental.

   • Admite una densidad aparente <1,5 t/m³.

3. Fiabilidad inigualable

   • La ingeniería avanzada asegura más de 20.000 horas de funcionamiento sin problemas.

   • El funcionamiento suave permite mayores alturas de elevación sin vibraciones ni inestabilidad.

4. Vida útil prolongada

   • El sistema de alimentación por flujo de entrada reduce las colisiones de material y el desgaste mecánico.

   • La correa de goma reforzada y los cangilones resistentes a la abrasión minimizan las necesidades de mantenimiento.

Diseño estructural

• Sistema de tracción: Combina correas de goma duraderas con cuatro tipos de cangilones especializados:

  • Tipo Q (Cangilón poco profundo): Ideal para polvos ligeros.

  • Tipo H (Cangilón de fondo arqueado): Optimizado para materiales cohesivos o pegajosos.

  • Tipo ZD (Cangilón medio-profundo): Equilibra la capacidad y el control del flujo.

  • Tipo SD (Cangilón profundo): Diseñado para materiales granulares de alto volumen.

• Opciones de accionamiento:

  • Reductor tipo YZ: Montado directamente en el eje principal para mayor compacidad, con rodillos antirretroceso integrados para un frenado a prueba de fallos.

  • Reductor tipo ZQ/YY: Diseño de bajo ruido con 主轴 flotante para eliminar la tensión de la instalación.

• Componentes modulares: Incluye secciones superior/inferior con rodillos de accionamiento/tensión, carcasa intermedia y dispositivo de freno antirretroceso para mayor seguridad.

Especificaciones técnicas

• Altura máxima de elevación: 40 metros

• Temperatura del material: Rango industrial estándar

• Industrias atendidas: Procesamiento de granos, minería de carbón, producción de cemento, química, metalurgia y procesamiento de minerales.

Especificaciones del elevador de cangilones

Notas:

• Tipos de cangilones:

  • Q: Trabajo ligero, H: Trabajo pesado, Zd: Tipo profundo, Sd: Súper profundo.

  • La serie D utiliza tipos de cangilones más simples (Q y S).

• La capacidad y el volumen del cangilón varían según el tipo de cangilón (ver rangos).

• Los modelos de la serie D carecen de especificaciones detalladas para el ancho de la correa, la velocidad y la velocidad del tambor.

¿Por qué elegir la serie TD?

Como una actualización moderna de los modelos heredados de la serie D, el elevador de cangilones TD ofrece mayor rendimiento, menor mantenimiento y adaptabilidad a entornos hostiles. Su diseño accionado por correa garantiza un funcionamiento silencioso y sin vibraciones, mientras que los componentes modulares simplifican la personalización y las reparaciones.

Aumente su productividad con la serie TD: donde la innovación se encuentra con la durabilidad.
